背插式主機板為DIY市場帶來全新組裝模式!背插式主機板浪潮襲來,究竟背插主機板是什麼?能帶來什麼好處?一般的機殼能適用這種新型態的主機板嗎?全球最大的PC主機板品牌華碩設計背插主機板在大陸獲得好評,現在也將由TUF GAMING B760M-BTF WIFI D4主機板將背插設計引進台灣,同時也有相對應背插主機板的機殼ASUS CASE A21,現在原價屋也全部都到貨了,就讓我們為你…

背插式主機板為DIY市場帶來全新組裝模式!

背插式主機板浪潮襲來,究竟背插主機板是什麼?能帶來什麼好處?一般的機殼能適用這種新型態的主機板嗎?全球最大的PC主機板品牌華碩設計背插主機板在大陸獲得好評,現在也將由TUF GAMING B760M-BTF WIFI D4主機板將背插設計引進台灣,同時也有相對應背插主機板的機殼ASUS CASE A21,現在原價屋也全部都到貨了,就讓我們為你做個開箱介紹,並帶來合購促銷。

所謂的「背插式主機板」就是改變主機板的Layout,把電源供電與部份元件移到主機板背面,這樣就可以把電源線材一併移到背面,隱藏了線材讓主板正面更整潔,也有利於整體空間配置和散熱。對組裝玩家來說是個充滿新意的產品。不過目前仍待克服的還有相對應的機殼,傳統的機殼如果想要支援背插式主機板就需要在安裝主機板的底板上鑽孔,而且要保證有足夠的底板空間,通常設計良好背線空間的機殼就行,但要開孔對一般人來說可能就有困難,只有MOD玩家才會。所以華碩也有相應的ASUS CASE A21機殼,市場上也有出現了SAMA先馬SAK701新鏡界能支援背插式主機板的機殼了。

想要替電腦換上乾淨俐落的門面?趕緊到原價屋購買進行大改造啦!現在購買華碩TUF GAMING B760M-BTF WIFI D4 背後式主機板,任搭華碩顯卡/電源/水冷任一產品,即可享加購價格$777元,將ASUS CASE A21機殼一起帶回家,歡迎有興趣的朋友可以利用網路下單,或到門市做詢問,或利用蝦皮商城下單囉!數量有限,送完為止。想要更了解背插式主機板和機殼可以往下拉看詳細的開箱唷。

活動內容:華碩 TUF GAMING B760M-BTF WIFI D4(M-ATX/R2.5Gb+Wi-Fi6/新背插式設計), $6790
任搭華碩顯卡/電源/水冷任一產品,加購華碩ASUS CASE A21背插機殼只要$777
>>去原價屋估價系統下單
>>去原價屋門市購買
>>去原價屋蝦皮商城購買

看TUF GAMING B760M-BTF WIFI D4 背插式主機板開箱
看ASUS CASE A21黑色機殼開箱

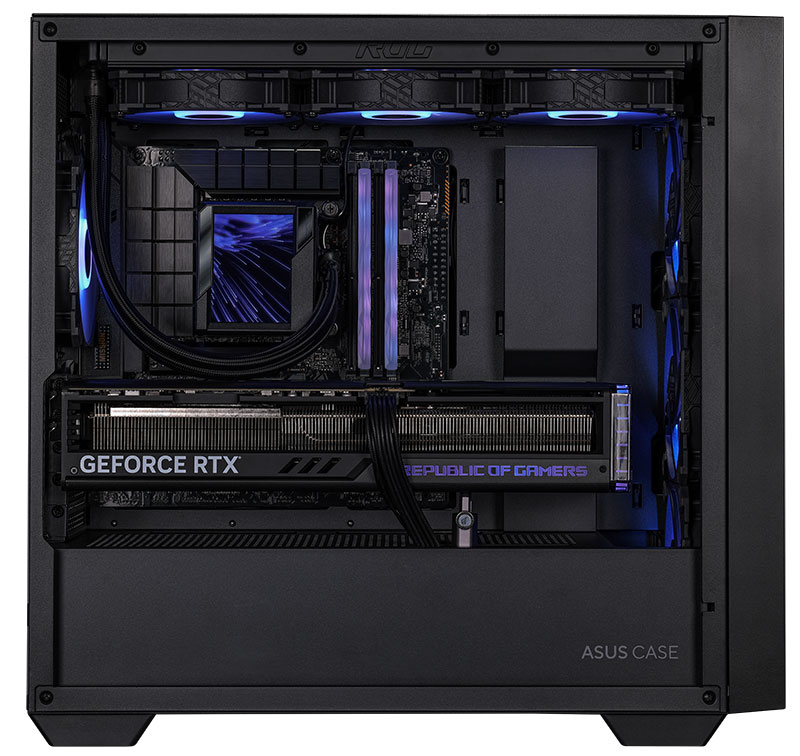

創新的後插式主機板設計,把需要插線的插槽通通改到後方,搭配上支援背插式主機板的華碩A21機殼,機殼內沒有線的樣貌更整潔一致,整體看起來就是舒服!以前還要想怎麼整線才會漂亮,現在有了背插式主機板和機殼,完全不用擔心線材凌亂影響美觀啦!


今天除了介紹華碩TUF GAMING BTF WIFI D4 背插式主機板之外,會一併介紹可兼容的ASUS CASE A21機殼開箱,那我們就先從主機板開始介紹 Let’s Go!

TUF GAMING B760M-BTF WIFI D4 背插式主機板

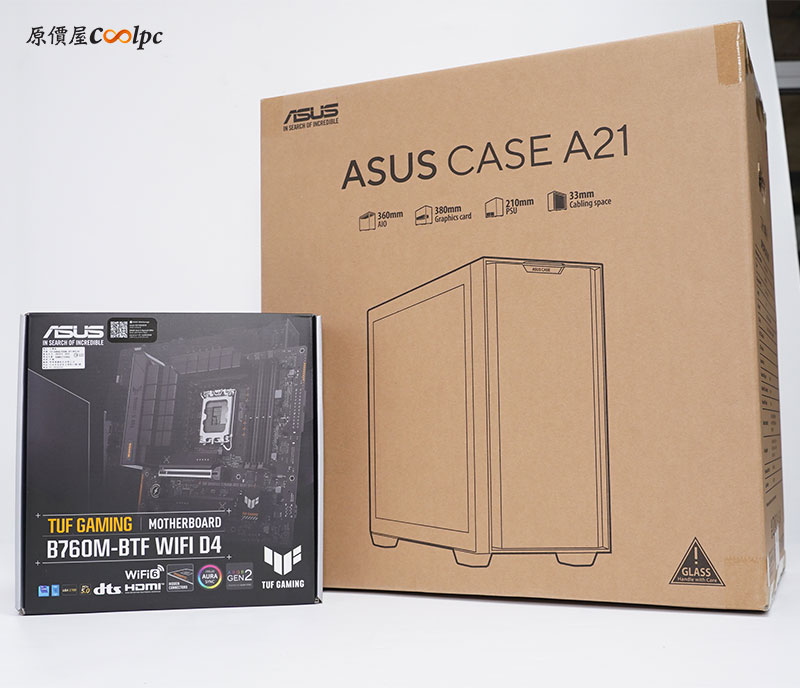

外盒採用彩盒設計,還能看到主機板本體的示意圖,確實是把連接I/O插槽通通都改到背後去,完整的型號是TUF GAMING B760M-BTF WIFI D4,其中這BTF的原文意思是『Back To (The) Future』回到未來,為DIY玩家開啟全新的組裝時代!簡單來說就是把I/O連接埠通通都改到背面,讓線材更乾淨俐落,外觀看起來更加簡約。


外盒背面的部分有詳細規格和特色介紹,像是採用PCIe 5.0 x 16介面、USB3.2 Gen2x2(20Gbps) Type-C、背後式I/O連接埠、語音雙向AI降噪功能。


配件的部分有主機板本體、M.2橡膠墊、M.2固定支架&螺絲套件、WI-FI
天線模組、2 x SATA線材、TUF GAMING 貼紙、使用手冊、ASUS WebStorage硬碟獨享方案、TUF GAMING 認證卡。

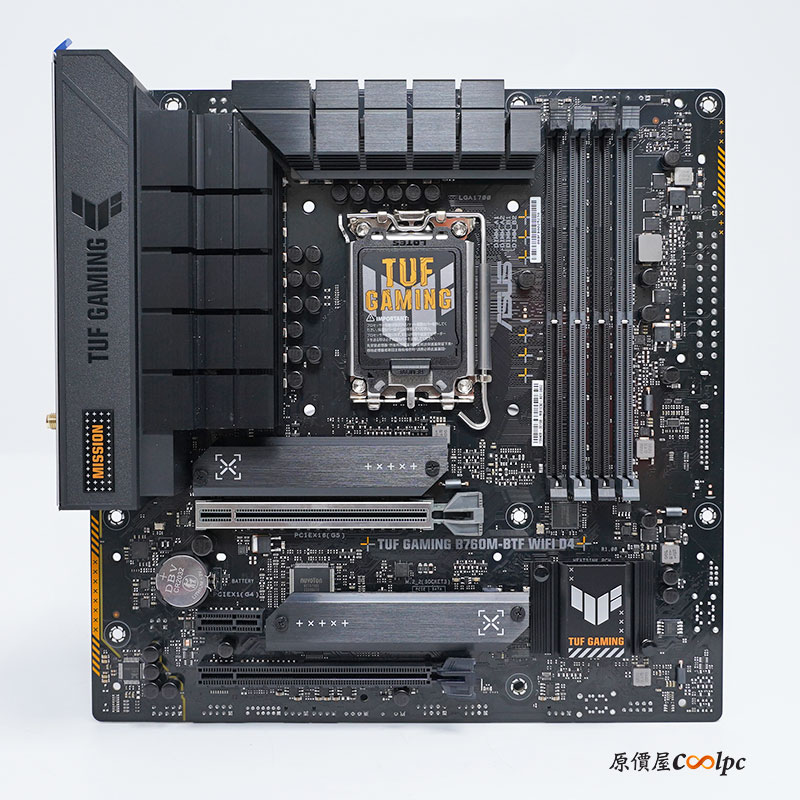

終於看到TUF GAMING B760M-BTF WIFI D4主機板廬山真面目啦!不僅把I/O連接插槽改到後面之外,MOSFET散熱片上的圖案也有所不同!立體造型相當醒目,左邊的塑料後I/O上蓋具備TUF GAMING LOGO,主機板為M-ATX規格、四個記憶體插槽、三組M.2和四個SATA介面(背後),基本上都夠日常應用了。

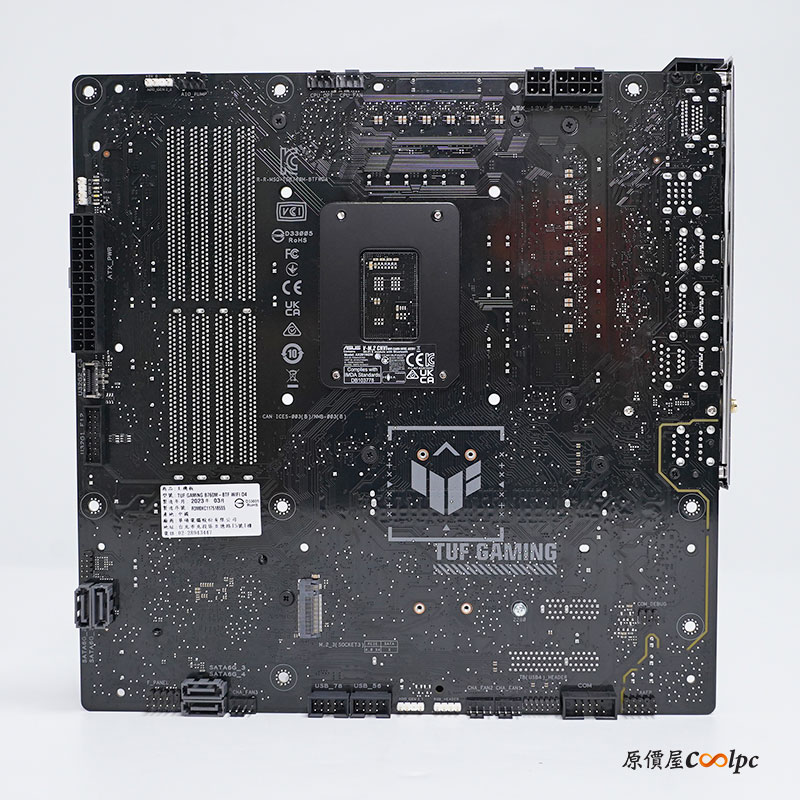

背面除了零件焊點和音效分離設計之外,最重要的就是I/O連接插槽啦!你想的到的幾乎都改在後面了,背後還有一組M.2 SSD的擴充槽。可以理解I/O連接插槽移到背後帶來的便利性!美中不足的是Q-LED除錯燈也移到後面了…萬一遇到零件故障還要打開後背蓋其實有點多餘,只能祈禱未來華碩把他改回前方了。

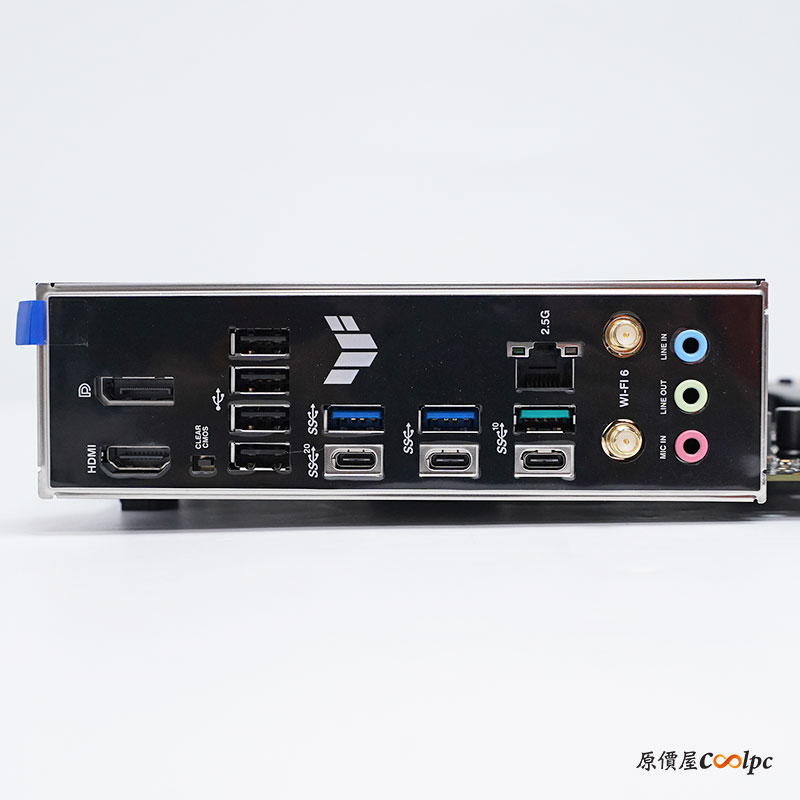

後方I/O具備HDMI 2.1、DisplayPort 1.4、4個USB2.0、USB 3.2 Gen 2×2 Type-C、2個USB 3.2 Gen2(1 Type-A /1 Type-C)、3個USB 3.2 Gen 1 (2 Type-A /1 Type-C)、2.5GbE網路埠、WI-Fi 6無線網路+藍芽模組、3.5mm AUDIO音效插孔。


CPU腳位為LGA 1700,支援Intel 12/13代處理器。


四個記憶體插槽為DDR4的介面,支援雙通道技術,最大可安裝128GB容量的記憶體,時脈最高可達5333 MHz。


主要PCIe SLOT採用更加耐用的強化裝甲設計,而且還是最新PCIe 5.0 x16介面,中間則是PCIe 4.0 x1 和PCIe 4.0 x16(僅支援x4模式)。



三個M.2皆為PCIe 4.0 x4介面,主機板正面兩個插槽有附散熱片,背面則是沒有,背面的M.2和PCIe 4.0 x16頻寬共用!若有安裝M.2的話,PCIe SLOT將會無動作。



緊接著是主機板的內部用料,將厚實的MOSFET散熱片拆開後可以看到內部採用DrMOS 12+1相供電設計,主控PWM為 ASP2100R、MOSFET為SIC639和SIC623、HDMI為ASM1442K和3532GABB訊號輸出轉換晶片、USB 3.2 Gen2x2 Type-C為PI3EQX2024和Reatek RTS5436、USB2.0為GL850G、USB3.2 Gen2 ASM1543 x 2和ASM3142、2.5GbE網路晶片為Realtek RTL8125BG、音效晶片為Realtek ALC897和數顆音效電容、WI-FI 6無線網路和藍芽模組為Intel AX201晶片。

ASUS CASE A21黑色機殼開箱

緊接著換ASUS CASE A21機殼啦!開箱為黑色版本,之後還會有白色可以選擇,有興趣的玩家可以期待一下!外盒正中間可以看到機殼示意圖,支援360mm AIO系統、38公分顯卡長度、21公分長度電源、3.3公分深的理線空間,側面則是詳細的規格介紹。


背面則是A21機殼多國語言特色介紹,像是充份的擴充性、大面積進氣面板和濾網設計、支援華碩M-ATX被插規格主機板、3.3公分深的理線空間。


華碩A21機殼側板也是鋼化玻璃設計,前面板和上方皆有大面積的進/出風面積,機殼無內附風扇,所以玩家們務必要加購風扇來幫助散熱。


從背面可以看到前面板細小的透孔,背板則是黑色鋼板。


背面可以看到主機板和電源供應器插槽為分艙設計,後面還有超大面積六角造型的網孔,就是為了讓機殼內的熱源能夠快速帶走。


機殼的上方也有超多六角造型的網孔,上方還有一塊磁吸式的防塵網,頂部可安裝3顆12或2顆14公分的風扇,支援240/280/360mm 一體式水冷系統。


I/O的部分有重開機按鈕、麥克風/耳機3.5mm插孔、硬碟指示燈、開機按鈕、兩個USB 3.2 Gen1插槽。


前面板直接採用磁吸設計,上方凹槽往後拉就可以輕鬆拆除和清洗非常便利!前方可安裝3顆12或2顆14公分的風扇,支援240/280/360mm 一體式水冷系統。


機殼內部為M-ATX規格,可以看到固定主機板的地方除了原先開的出線孔之外,還有多了六個出線孔,簡單來說你可以安裝正規和背插式兩種規格的M-ATX主機板,右手邊還有傳統24 Pin電源出線遮罩。


塔型散熱器最高支援16.5公分高度,實際測量高達17.5公分,不過這是還沒有安裝主機板的情況下,比較保險還是抓17公分內較不會與鋼化玻璃有衝突。


顯卡實際可安裝38公分長度,實際測量已經超過小編30公分長的尺了,安裝頂級的 RTX 4090也不是問題!


機殼頂部到主機板銅柱鎖約有7點多公分,已經足夠安裝市面上的AIO一體式水冷啦!


機殼前方內部提供約7公分的空間,也足夠讓你安裝AIO一體式水冷。


就連電源供應器艙別也佈滿六角造型網孔和出線孔。


背面則是可以看到許多可以固定束線帶的勾槽,主機板背後還有一塊可拆式2.5吋套件。


配件的部分有說明書和一包固定螺絲和數條束線帶。



電源供應器支援21公分長的尺寸,實際測量硬碟架往右邊約23.7公分長度,而往左邊則是28.1公分,空間可以說是相當充足的。



硬碟擴充的部分除了剛剛提到的2.5吋的套件之外,可拆式硬碟架可安裝兩顆3.5吋或2.5吋裝置,搭配上主機板上的3個M.2插槽,絕對夠日常休閒和工作存資料的需求了。


I/O線材只有三條,分別F_PANEL(統整電源、硬碟指示燈、重開機+-Pin腳)、HD Audio和USB3.2 Gen1插槽。

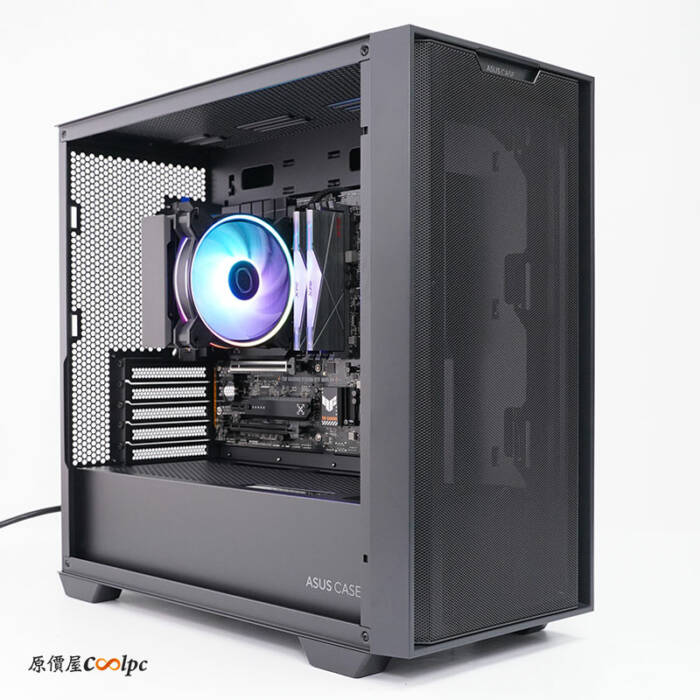

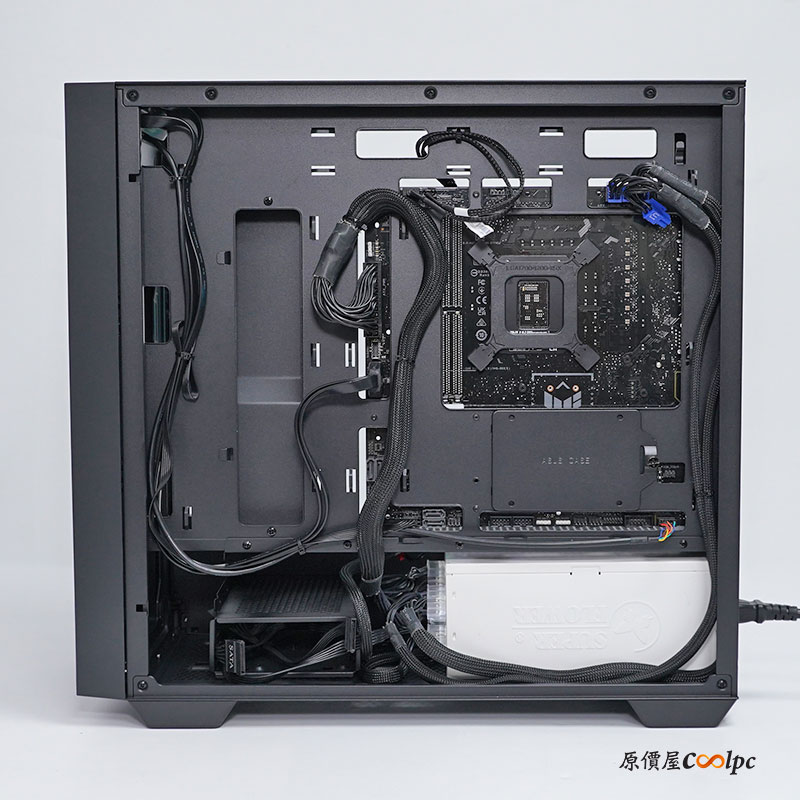

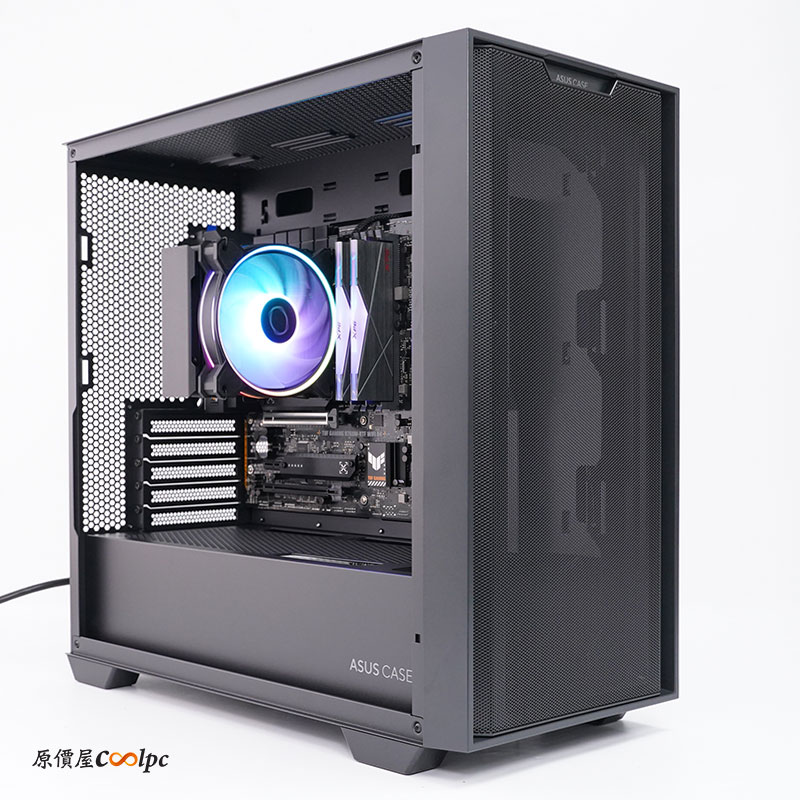

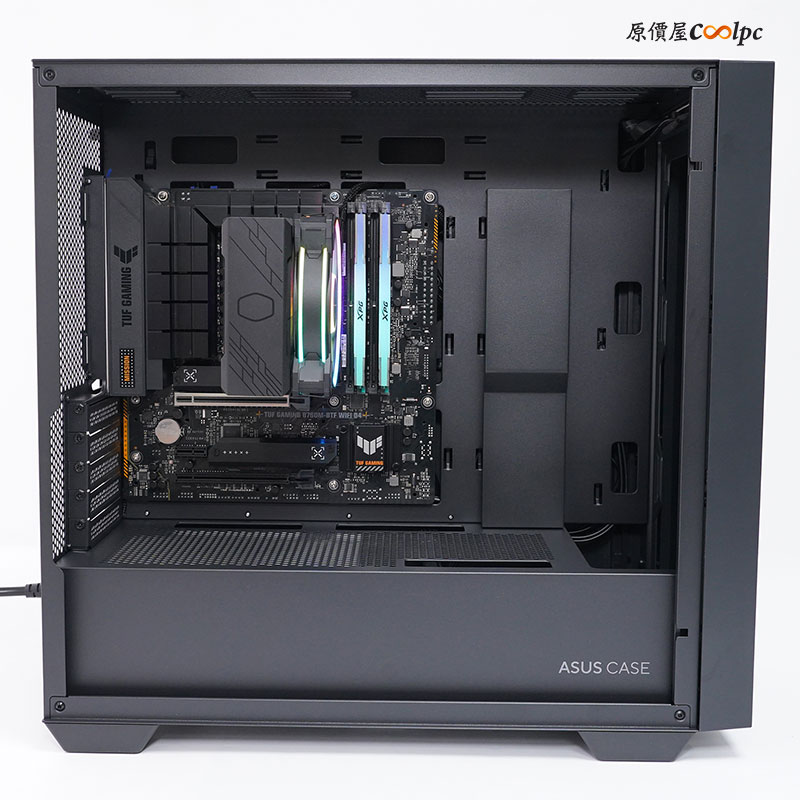

實際安裝好的照片就和圖上一樣,整個就是乾乾淨淨,看起來真的很像只有鎖上主機板,幾乎快接近無線的樣子看起來挺舒服的!頂部還有足夠的空間能夠安裝一體式水冷系統,背面的部分還有3.3公分的空間可以藏線,安裝振華電源供應器長度20公分空間還是綽綽有餘,對於不喜歡整線的人又想要看起來乾乾淨淨!這組合確實挺適合的。
