【開箱】高規主流架構新「靜」旅!Fractal Design Ion Gold 850W電源。

NT$4,190

@2021/07/10 ,11:30

由Fractal Design推出的金牌電源供應器「Ion Gold 850W」,擁有目前頂級規格顯卡必須的850W大瓦數,具備80 PLUS轉換效率,並能提供單路12V輸出,還有半橋式LLC,DC-DC架構,主動式PFC全都是現在主流電供的設計模式。另外使用主日系電容確保電源輸出品質,全模組化線材提供更高使用彈性,還有一點值得期待是電源風扇,這回用上Fractal 自家的DYNAMIC X2 GP-14 LLS液態承軸風扇…

組電腦什麼都能省,就是電源供應器千萬不能省,畢竟它可是整個系統運作的基本條件,想要盡情發揮CPU、顯卡效能也是要靠它提供優質電能,所以你在規劃零件清單時就要特別顧到電供這塊,一定要選個高規格而且是主流架構的才行。今天給各位開箱的這款招牌可響亮了,是由Fractal Design推出的金牌電源供應器「Ion Gold 850W」,擁有目前頂級規格顯卡必須的850W大瓦數,具備80 PLUS轉換效率,並能提供單路12V輸出,還有半橋式LLC,DC-DC架構,主動式PFC全都是現在主流電供的設計模式。另外使用主日系電容確保電源輸出品質,全模組化線材提供更高使用彈性,還有一點值得期待是電源風扇,這回用上Fractal 自家的DYNAMIC X2 GP-14 LLS液態承軸風扇,提供高轉速同時保持極低噪音,耐用程度也有提升,電源具備OVP、UVP、OPP、SCP、OCP、OTP六項電源保護,原廠更是提供7年保固。還在找一顆好電源或者本來就喜歡Fractal Design的玩家們真的可以考慮,接著就讓我們一起來開箱這款F.D Ion Gold 850W電源吧!


包裝設計簡潔俐落,僅僅透過黑白底色與字體顏色轉換就有不錯的質感。過去玩家們對於Fractal Design的印象可能大多是機殼,有著極高的擴充性可說是為DIY而生,而且是少數沒有在機殼加入A.RGB元素的廠牌,但F.D也是有推出電源供應器,就是我手上這款ION Gold 850W啦!今天拿到的是最大瓦數的版本,其他還有550/650/750W可以選擇。


側邊有商品的版本、安全認證等資訊。


後方包含主要產品特色,像是80PLUS金牌認證、符合ATX2.52版本規範、DC-DC架構、全模組化、14cm大型散熱風扇、電供深度15cm、原廠7年保固。右側版面則有風扇與噪音值的曲線圖、輸出效率、各線材數量分配等。


底部內容也是在描述產品特色,不過有多國語言可以參考。

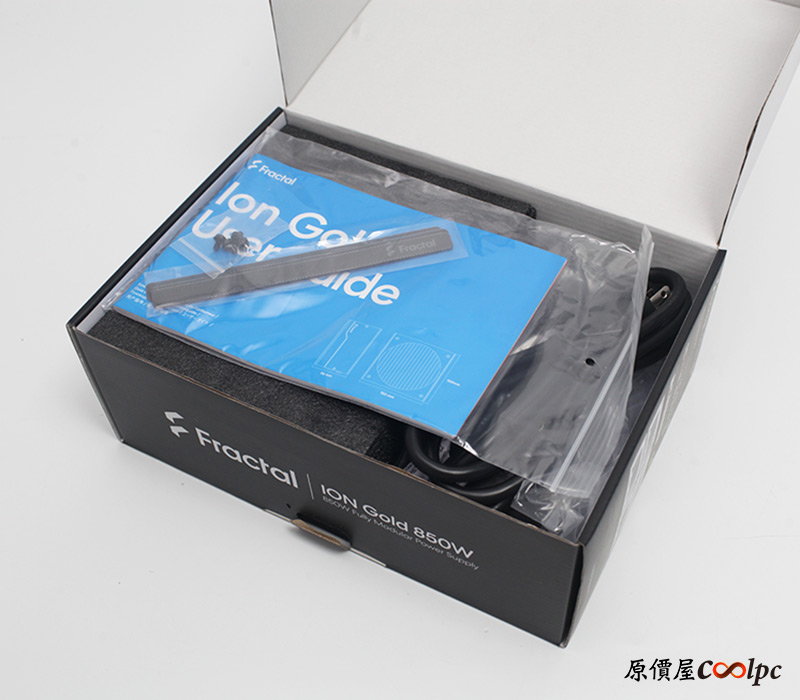

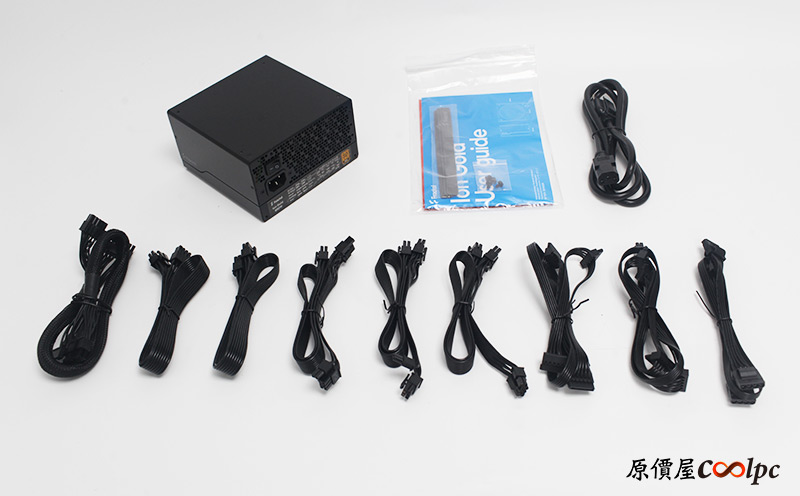

打開囉!小小的盒子內塞滿各種線材及配件,當然也有今天的主角F.D Ion Gold 850W電源。

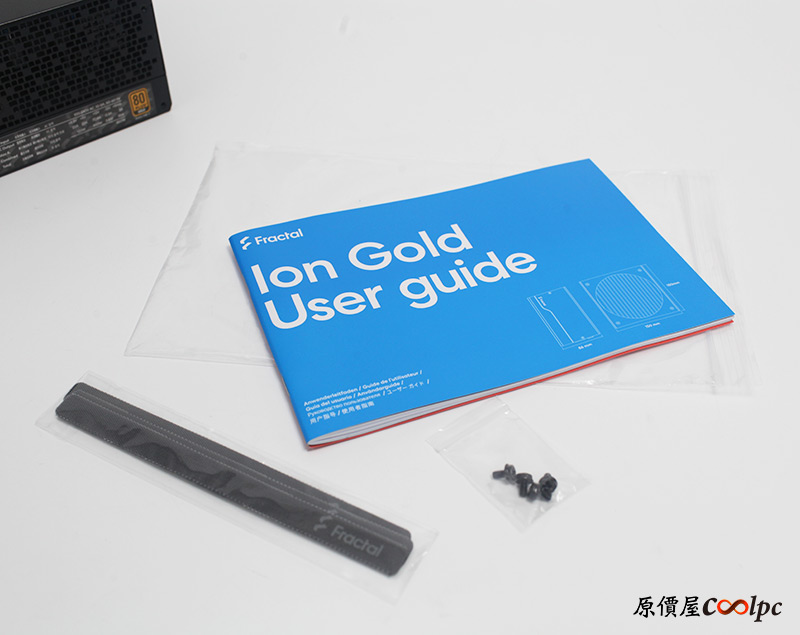

從最小配件包的說起,裡面有電源使用手冊以及整線用的魔鬼氈束帶(印有Fractal字樣的唷!),還有一包鎖power用的粗牙螺絲。

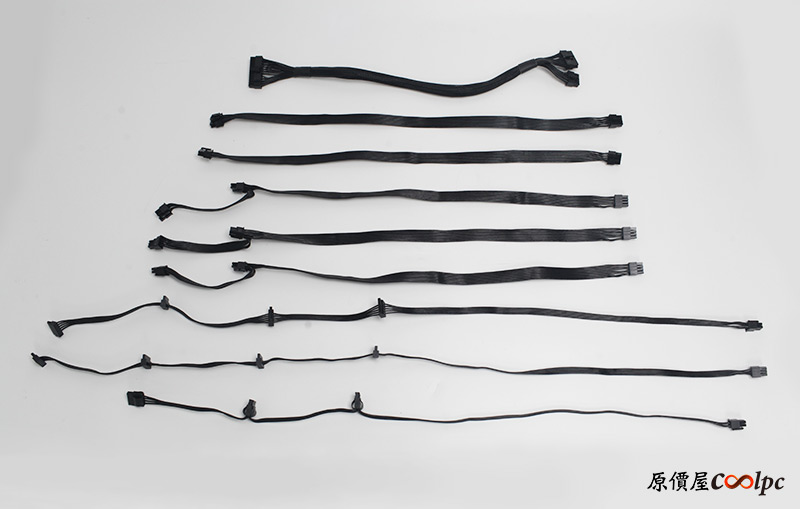

接著是各種電源線材,既然是厲害的F.D出廠又是金牌等級,想當然有個CPU雙8pin也是很正常的,PCIe (6+2pin)X2也有三條可應付RTX3080/ RX 6800XT以上的高階顯卡,假設大家的顯示卡真的需要3個8pin供電,那也建議大家全都接滿以確保能夠穩定使用。其他還有兩條SATA電源X4,一條Peripheral(大4pin)X3,主機板ATX 24pin,除了主機板ATX 24pin使用編織線材外,其餘線材都是扁線設計。

1*ATX 24pin (50cm)
1*EPS12V 8pin (60cm)
1*ATX 12V 4+4pin (60cm)
3* (PCIe 6+2pin*2) (55+15cm)
2* (SATA*4) (50+15+15+15cm)
1* (Peripheral*3) (50+15+15cm)

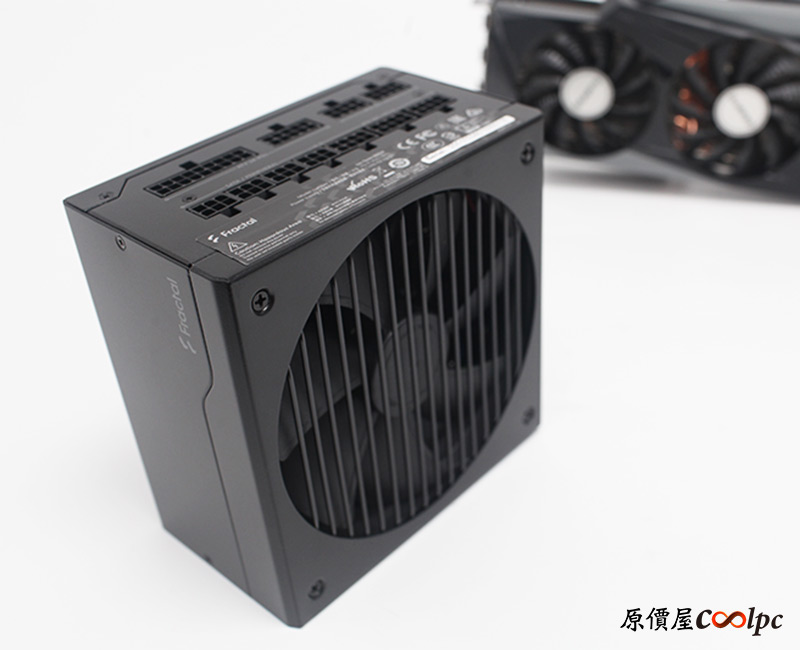

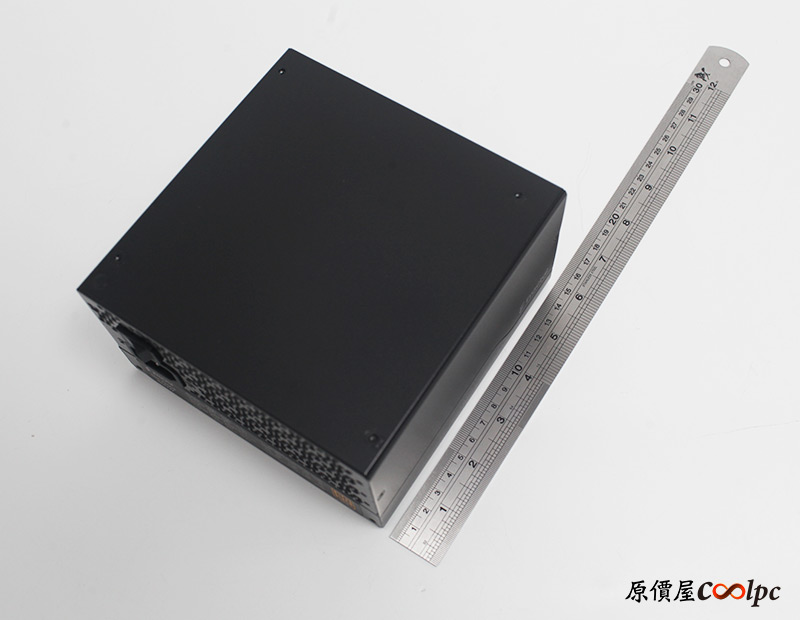

主角登場!Ion Gold 850W使用主日系電容,半橋式LLC諧振,DC-DC架構,單路12V輸出,同時具備大瓦數以及強大的輸出能力,然而體積卻相對地小巧,實際丈量電源長度只有15cm左右,可以提供更高的機殼相容性,且線材做成全模組化,大家可以照自己的需求配置線材,連整線都更方便呢!此外,電源本身具備過電壓OVP、欠電壓UVP、過功率OPP、短路SCP、過電流OCP、過溫度OTP保護,以及CE, FCC, KCC, TUV, cTUVus, EAC, RCM, CCC, BSMI, CB, RoHS, WEEE多項安全認證,原廠7年保固,各方面來說都相當出色。

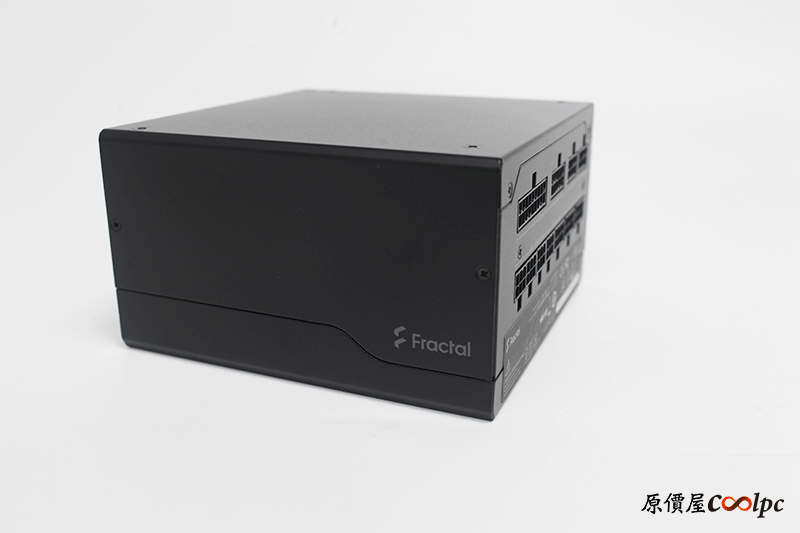

左右兩側分別用流線造型及一個帥氣的Fractal標誌帶過。

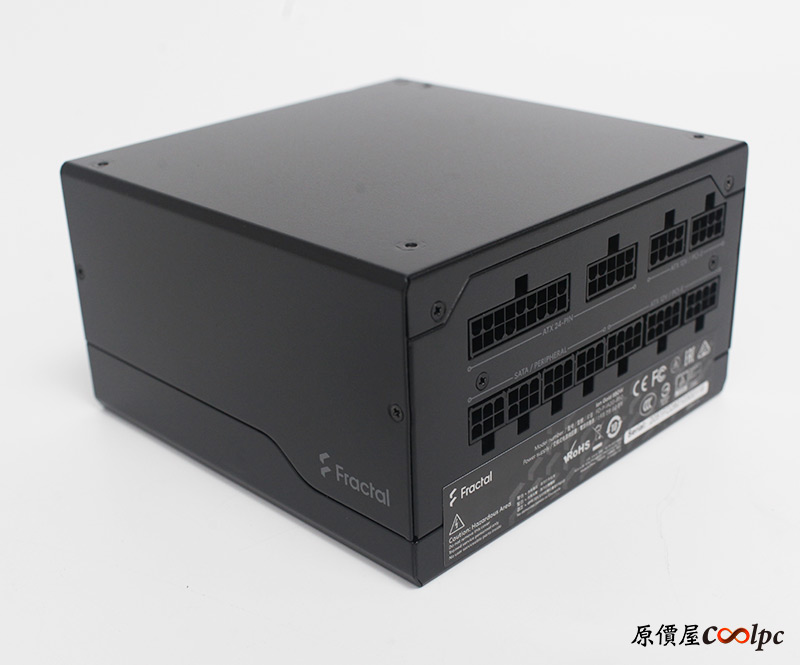

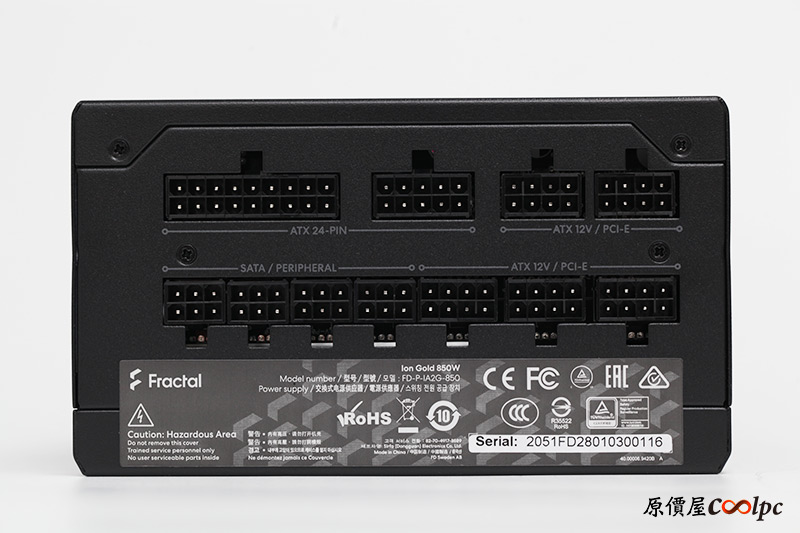

模組化區域有一張寫著型號(FD-P-IA2G-850),各種國際安全認證的貼紙,同時也有一行警語告訴大家不要擅自將貼紙移除,否則會有人為損壞的風險唷!

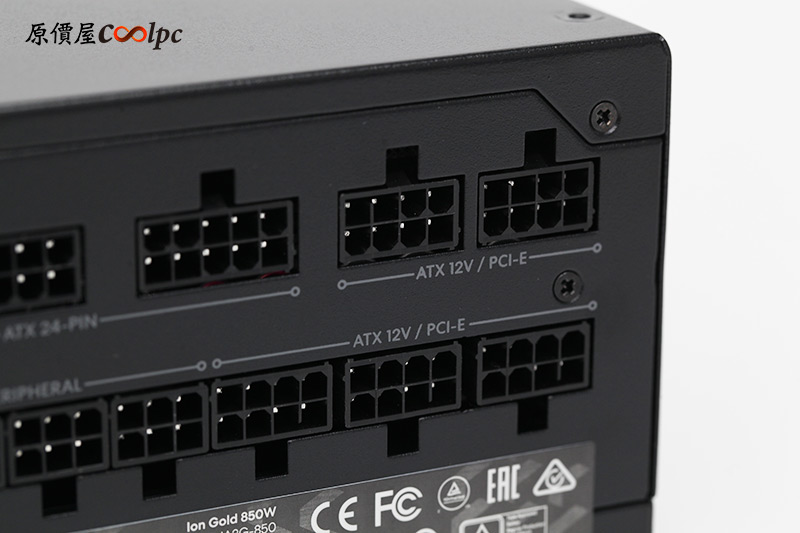

插孔上都有標示對應的線材,而且有防呆設計應該是不會插錯。


另一側是交流電源插孔以及翹板開關,部分面積還有開孔設計,除了做造型之外對於內部散熱應該也有點幫助。上面形狀不一的孔洞若用摩斯電碼解讀會是廠牌縮寫F、D字母,不過官方並沒有明說,這邊就讓玩家們自行猜想啦!

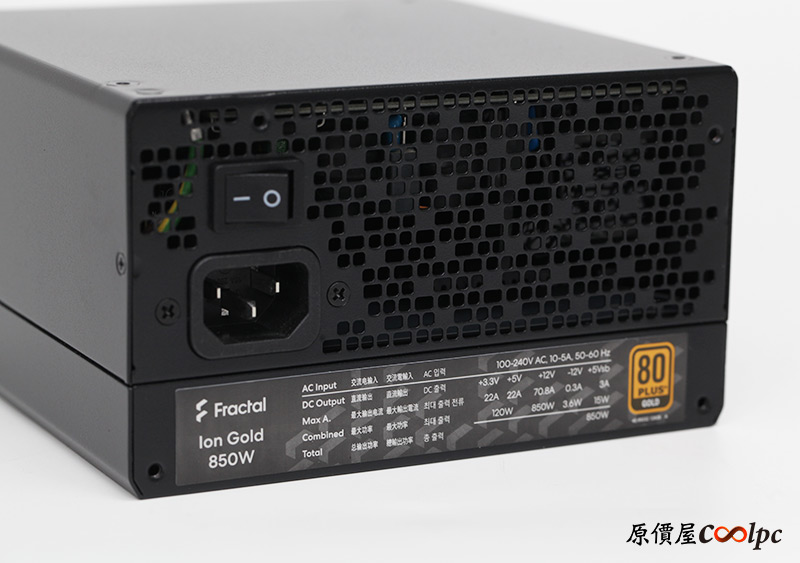

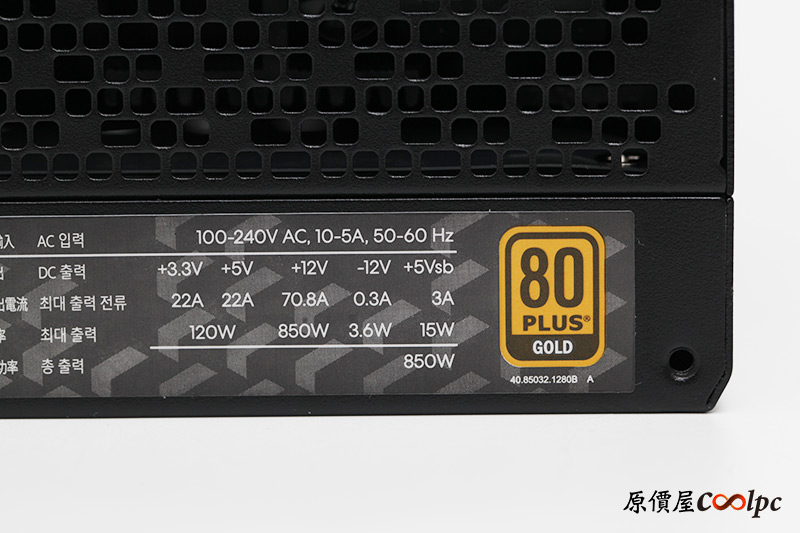

此面下方也有一張小貼紙,從上面的資訊可得知電供有80plus金牌轉換效率認證,支援100-240V國際電壓輸入,在+3.3V、+5V時有22A 120W輸出,+12V時可提供70.8A 850W輸出,總輸出850W。

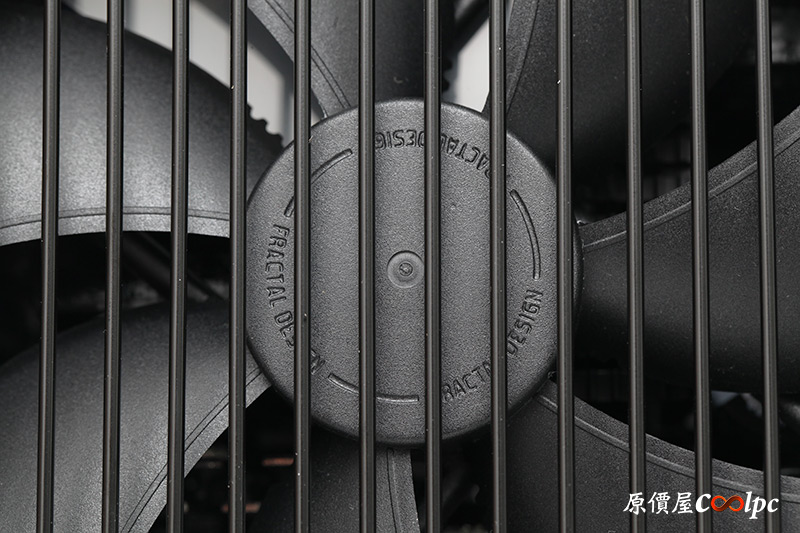

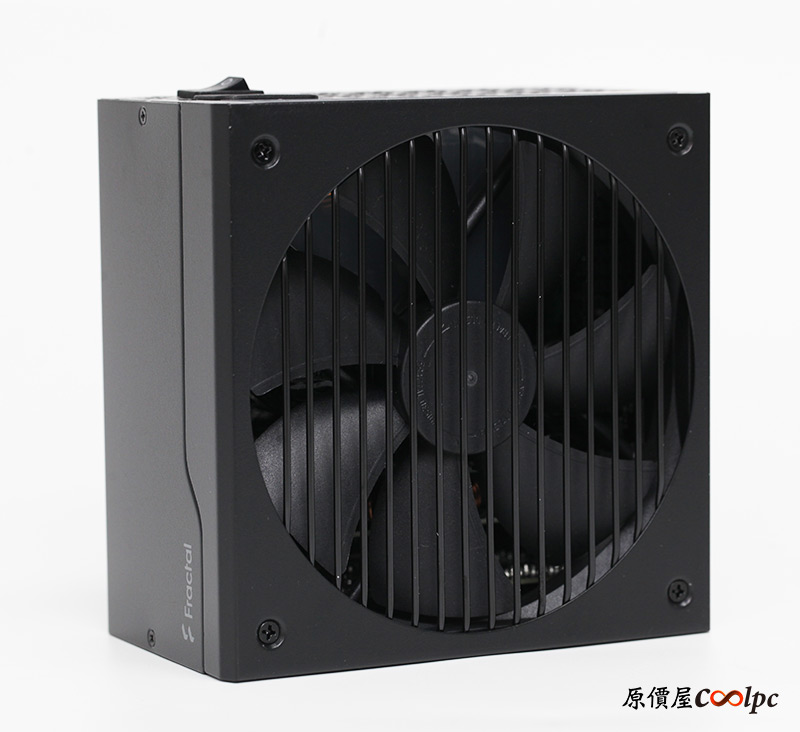

底部進氣孔有長條狀護欄與內部阻隔,並且加上一顆大型14cm LLS(Long Life Sleeve)承軸風扇,不僅具備耐用特質,整體運作也更加安靜。湊近點能看見風扇型號款式為DYNAMIC X2 GP-14 LLS,風扇上也有FRACTAL DESIGN字樣。

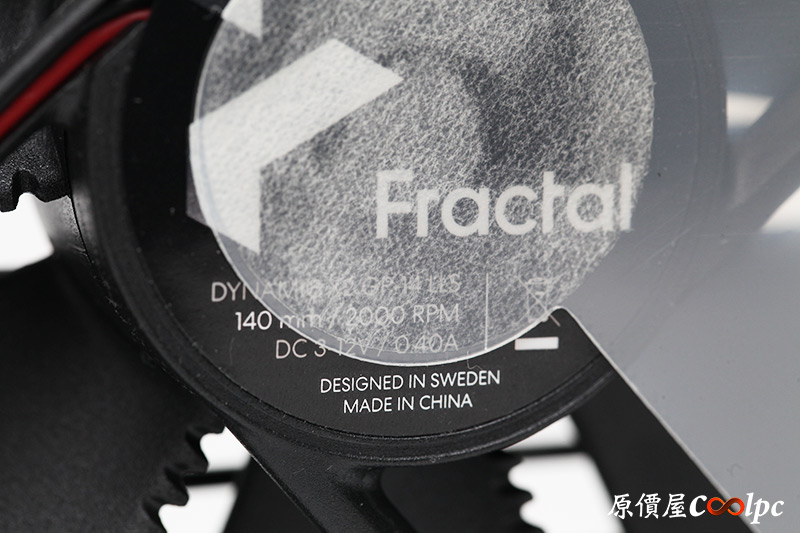

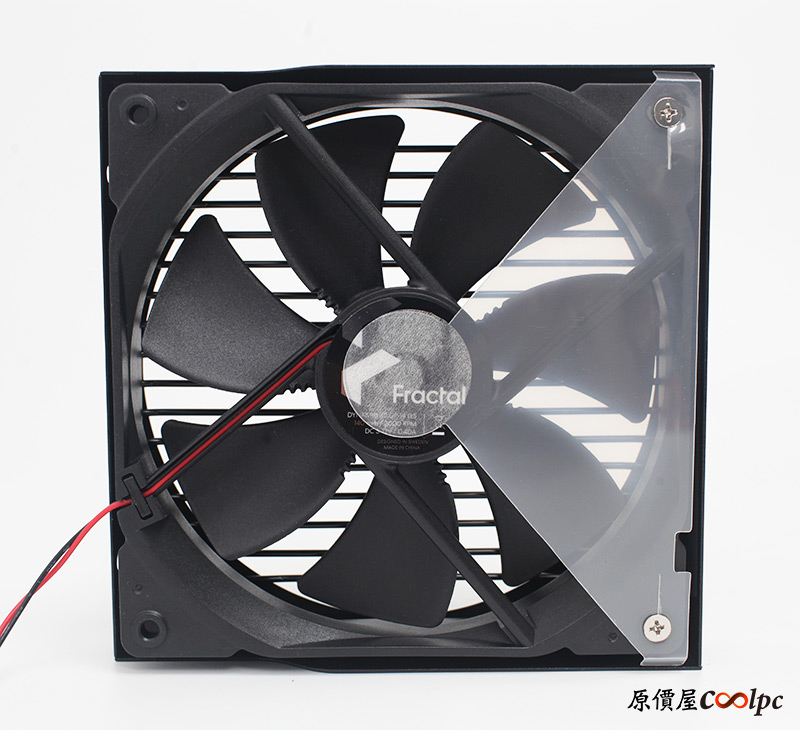

風扇反面特別加入導風片,從風扇的中間也能看到風扇最大轉速為2000 RPM。

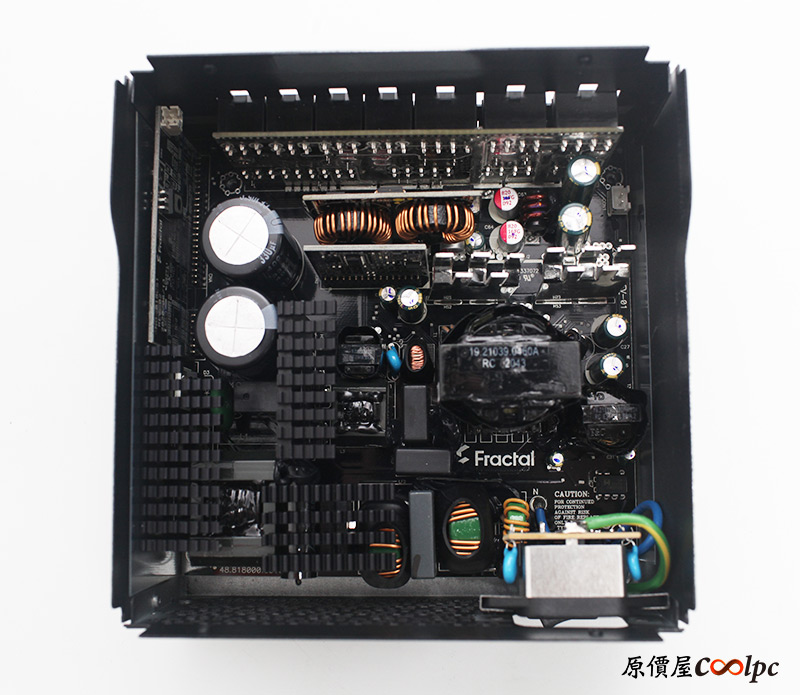

打開遮罩後就可以看到電源內部結構設計,主流的半橋式LLC諧振,DC-DC轉換架構,多種電容組成等等,我們就以幾個重點區域接著往下看。

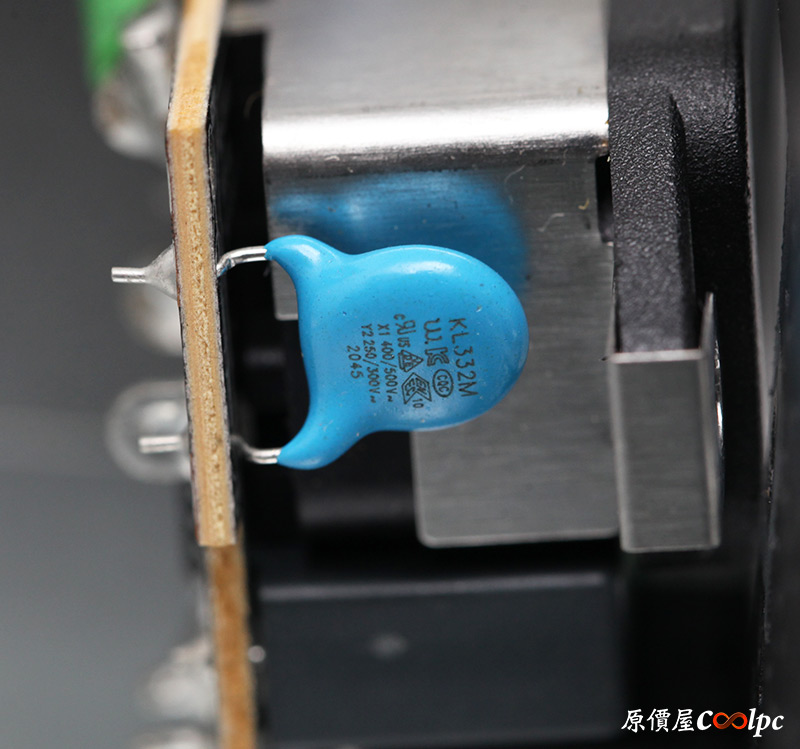

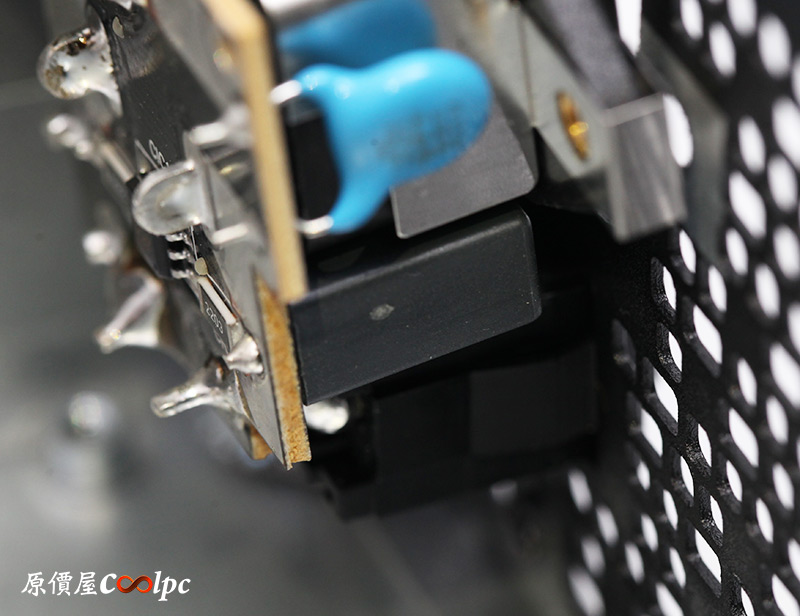

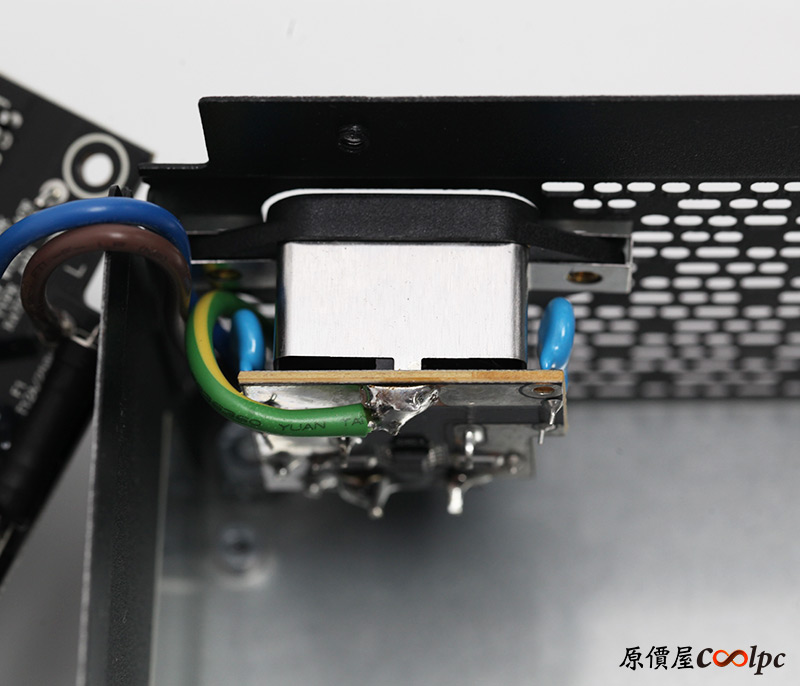

EMI濾波電路配有一個X電容及兩顆藍色Y電容。

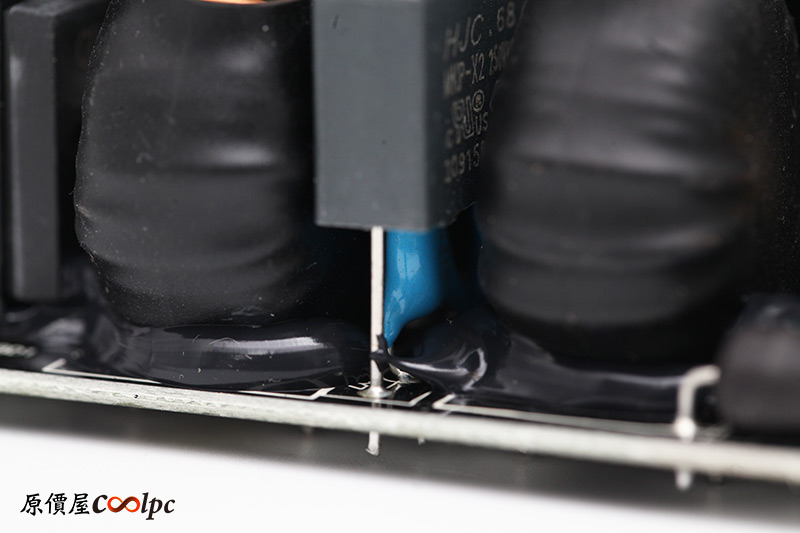

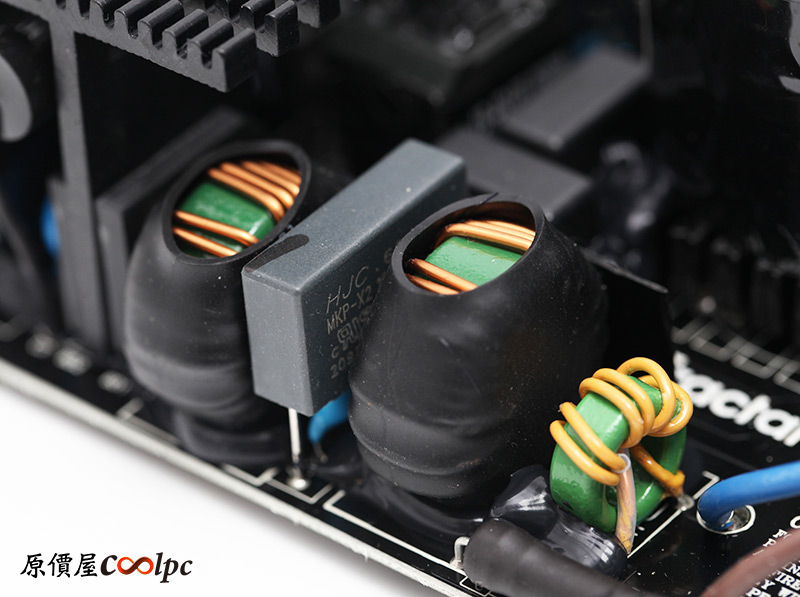

緊鄰著EMI電路有三個共模電感以及一個X電容。

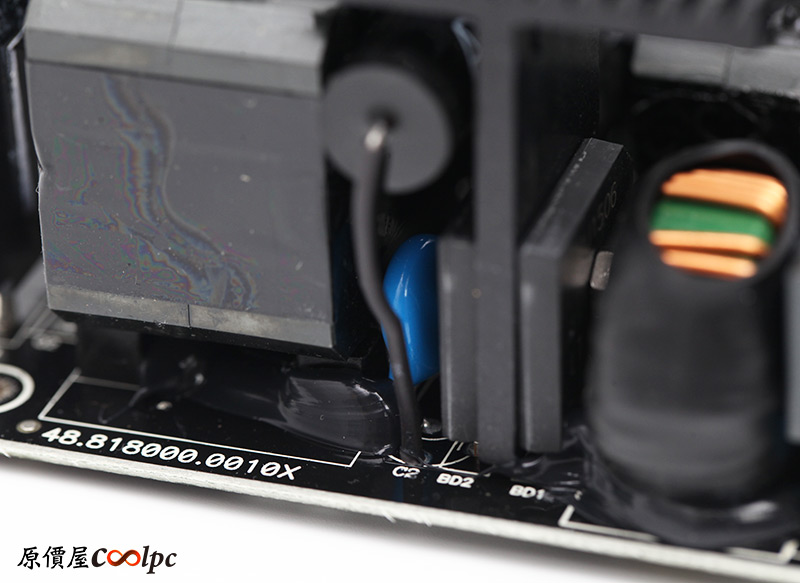

下方還可以再找到兩顆藍色Y電容。


共模電感旁的保險絲。

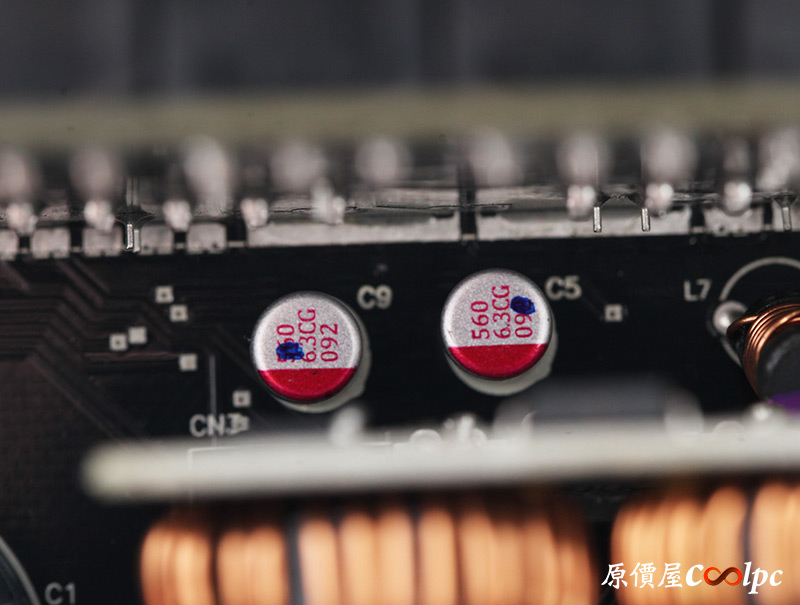

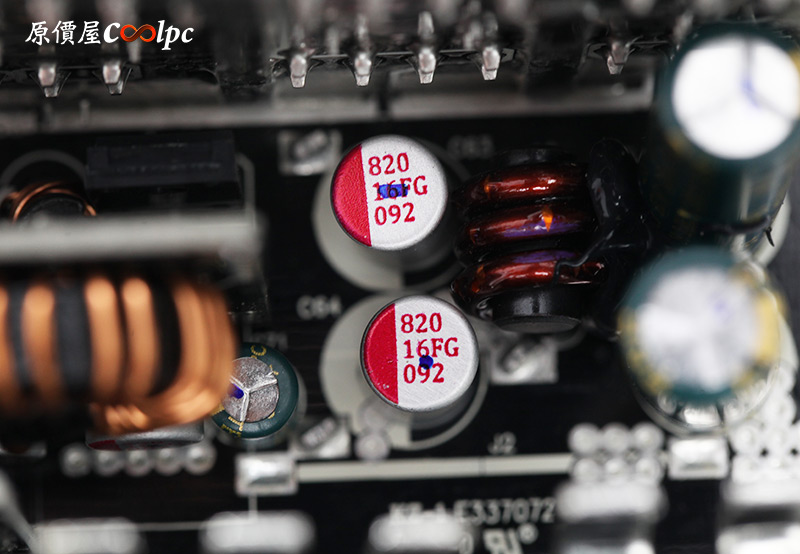

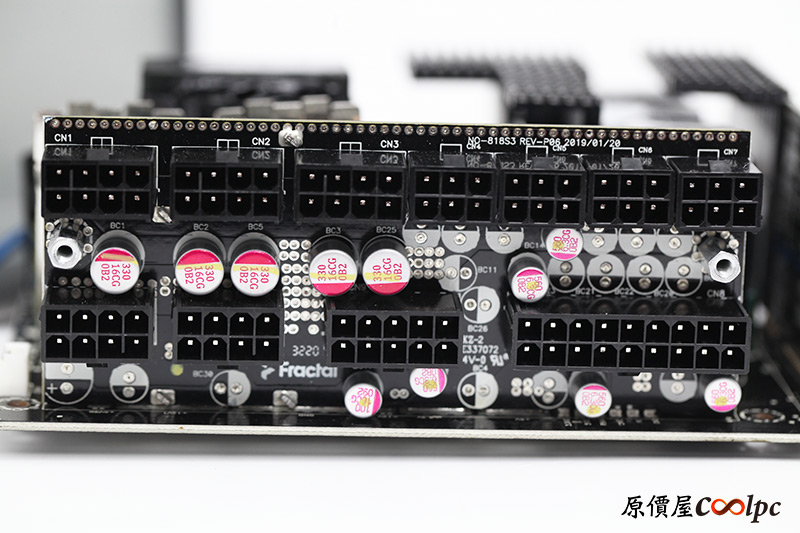

DC-DC轉換器以及模組化面板周圍都有固態電容濾波。

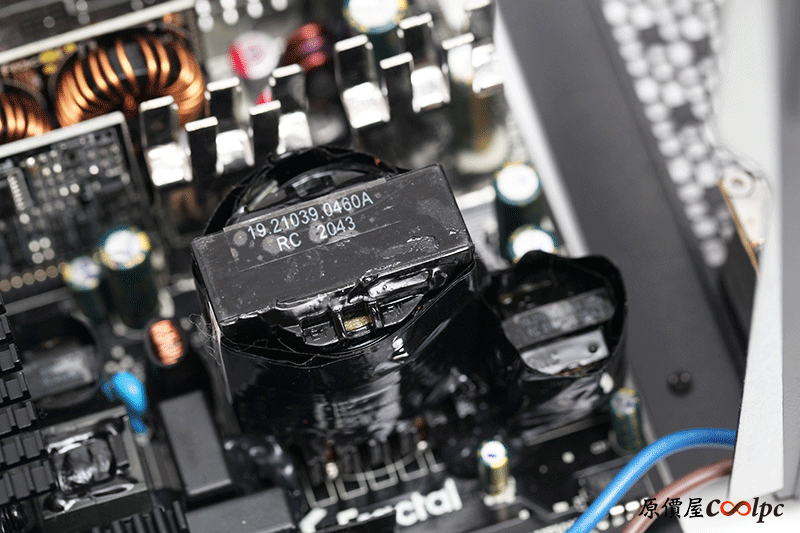

主變壓器以及輔助變壓器。

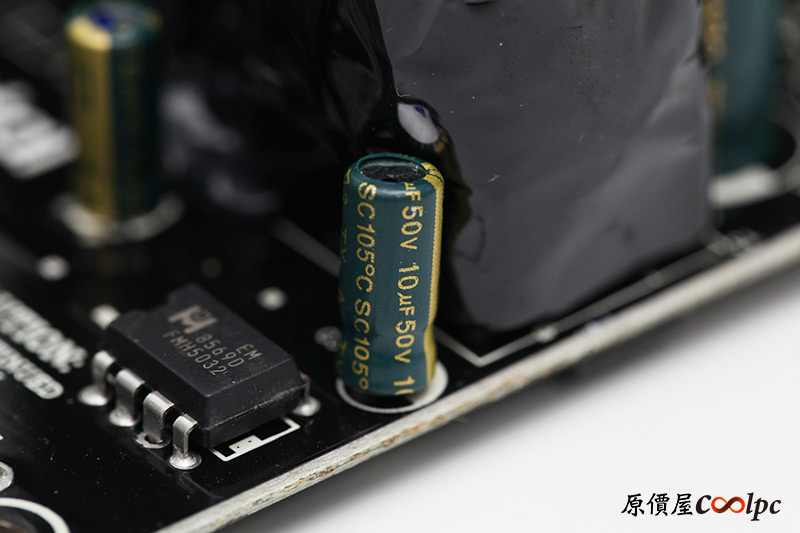

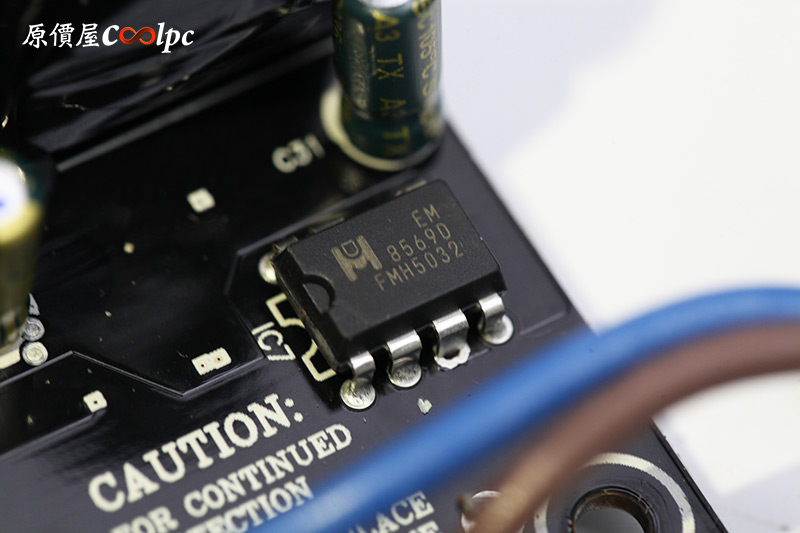

一次側整合電源IC(EM8569D)在輔助邊壓器旁邊。

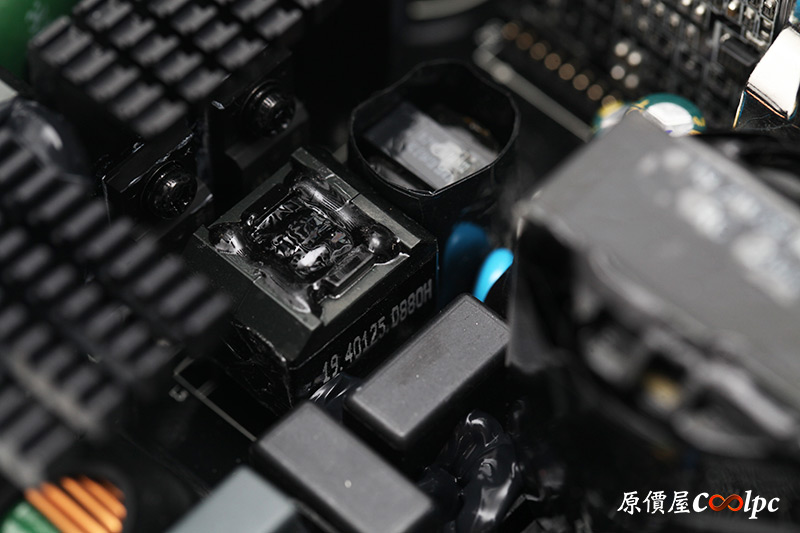

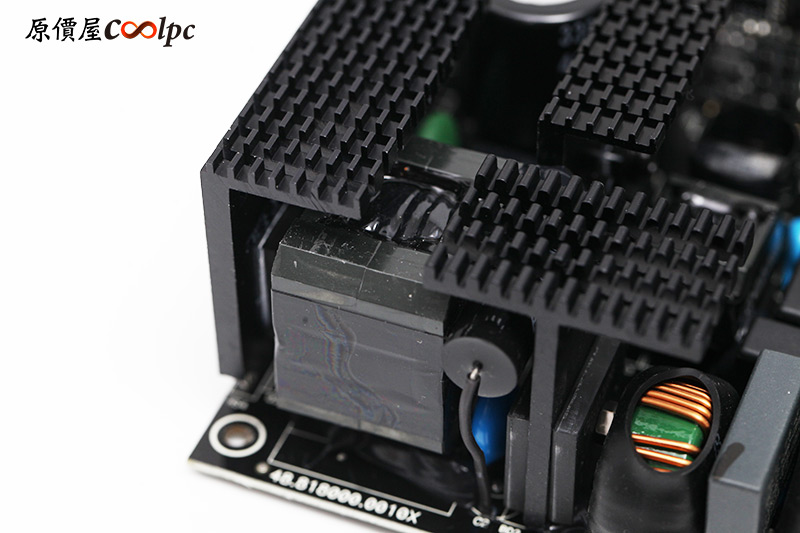

橋式整流器以及周遭散熱片。


整流器後方配有一顆突波吸收器。


中央位置是協振電感與兩個方形協振電容。

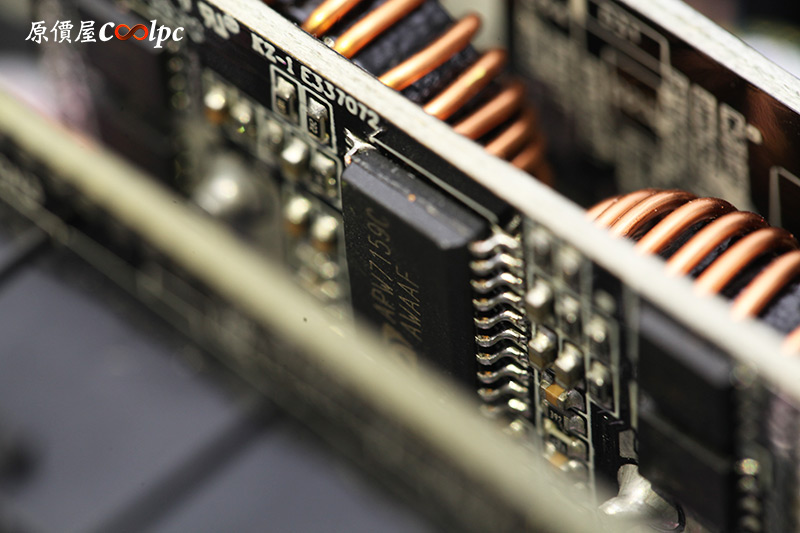

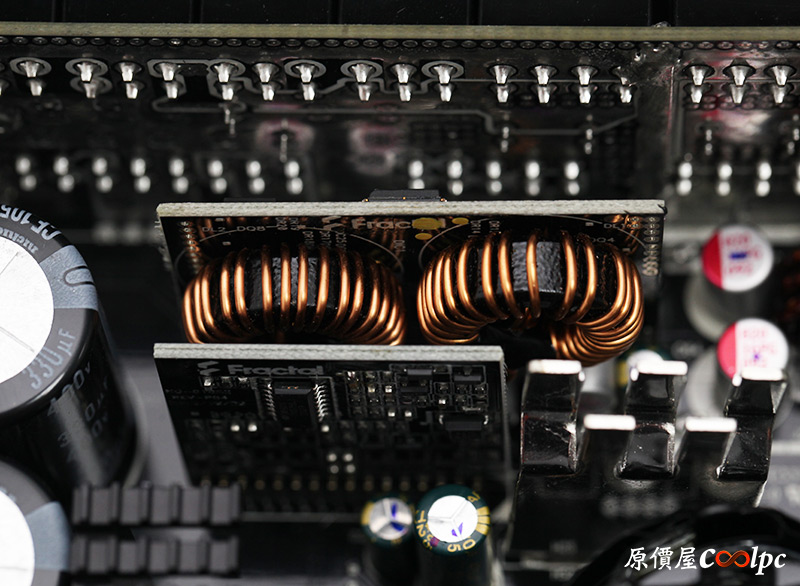

往前則是DC-DC轉換器,正面是兩個環形電感,背面可找到DC-DC控制晶片Anpec APW7159C。

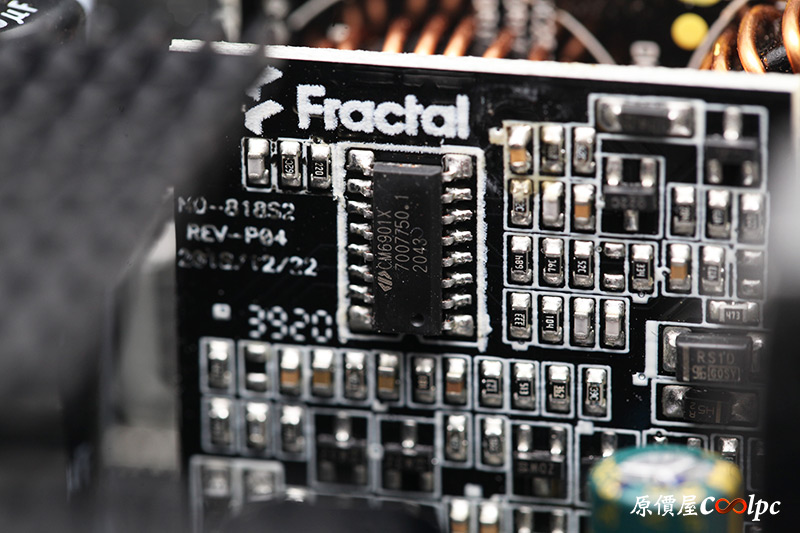

轉換器前方子卡配有協振控制器Champion CM6901X整合一次側半橋LLC協振以及二次側同步整流。

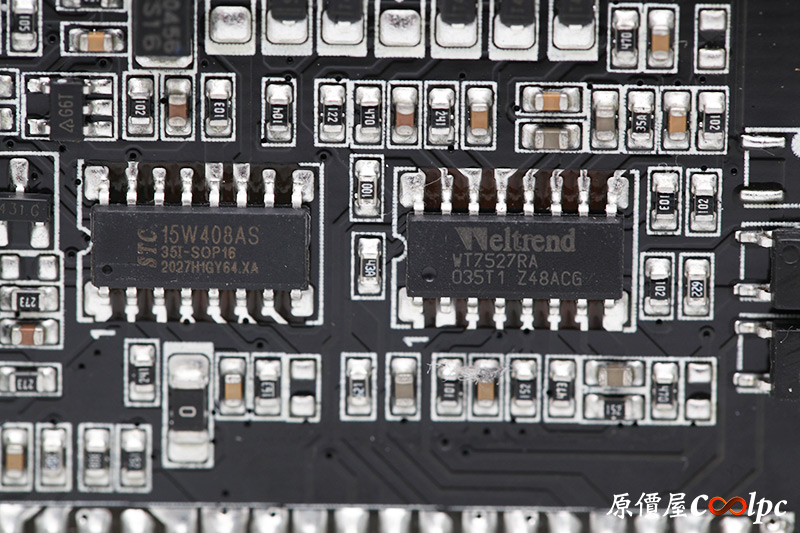

APFC電路子版上可找到電源保護晶片Weltrend WT7527RA,風扇控制晶片STC15W408AS。

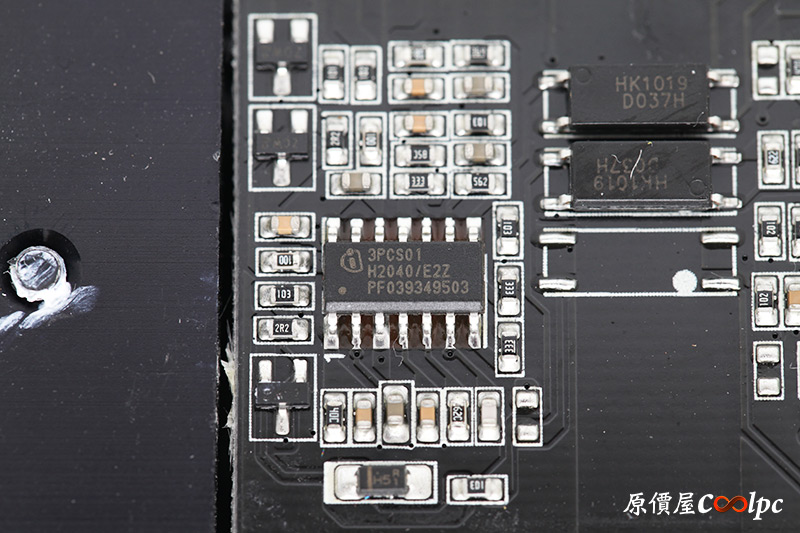

一旁還有PFC控制晶片ICE3PCS01G,兩顆HK1019光耦合器。

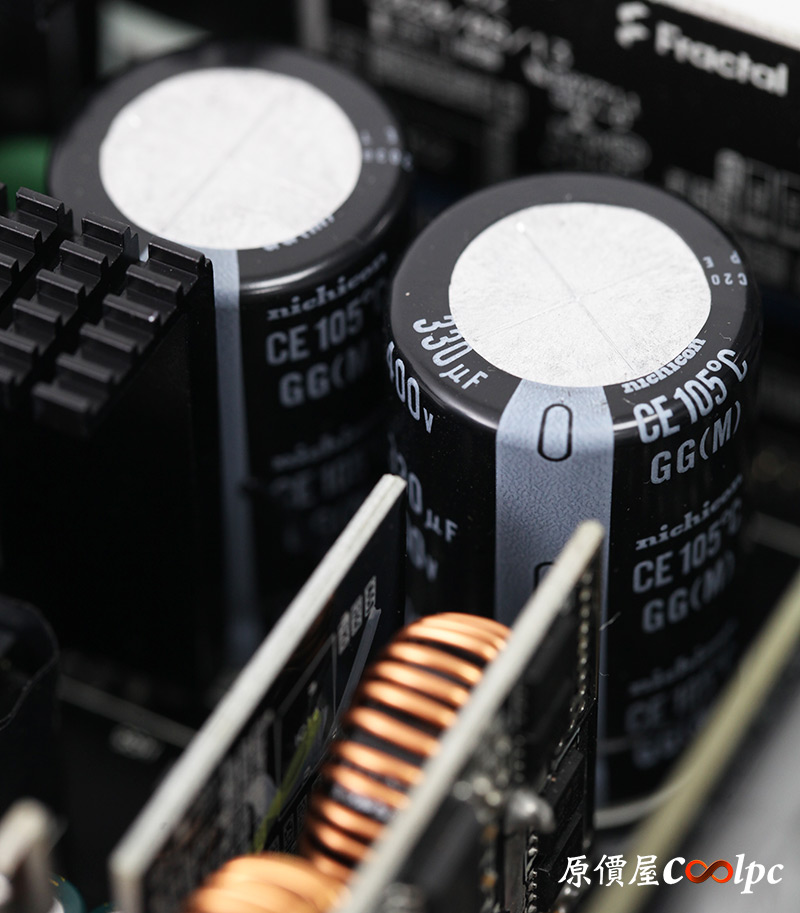

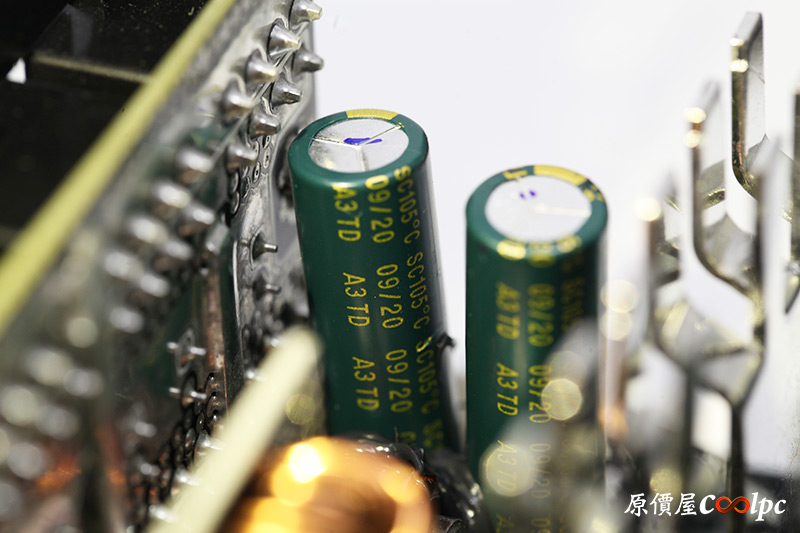

APFC主電容使用兩顆日本製Nichicon 330µF 400V,耐熱105°C。

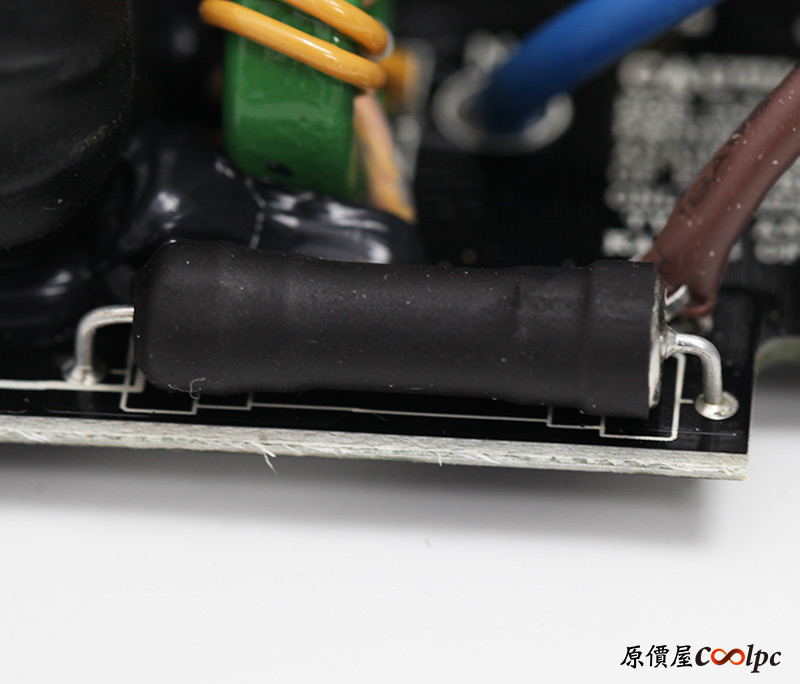

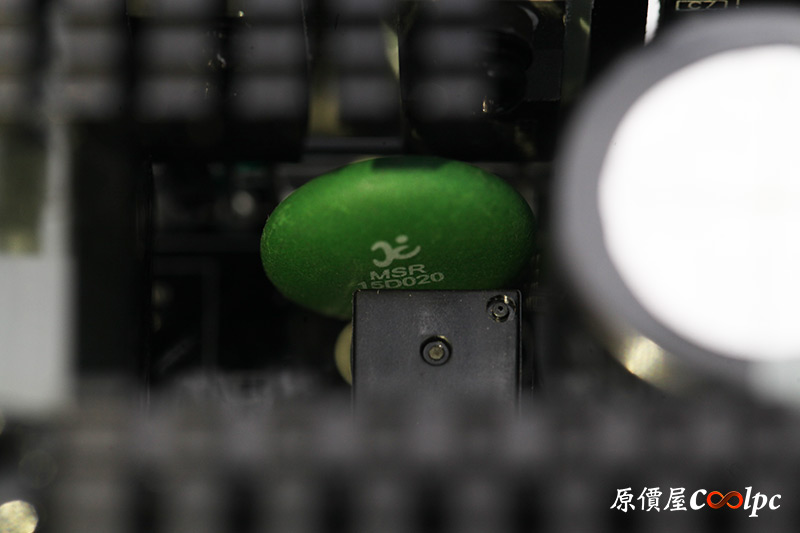

主電容旁邊有一顆熱敏電阻抑制湧浪電流。

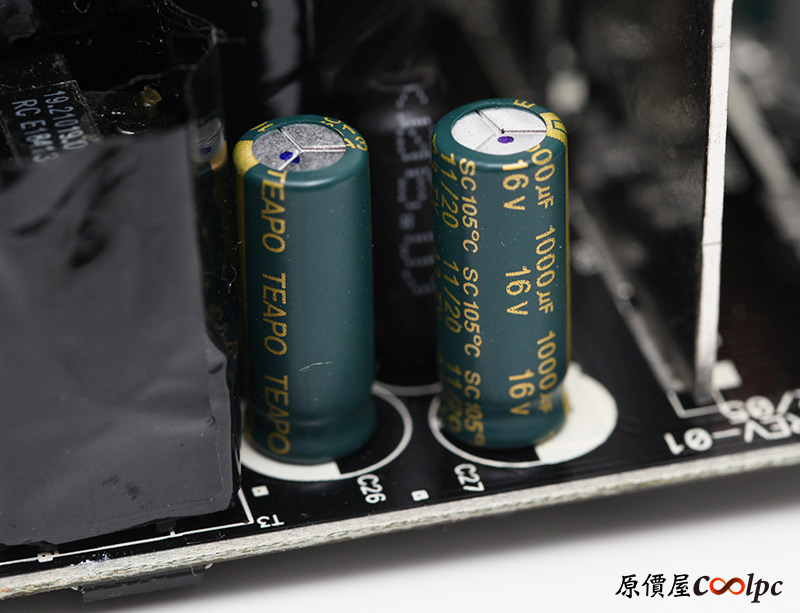

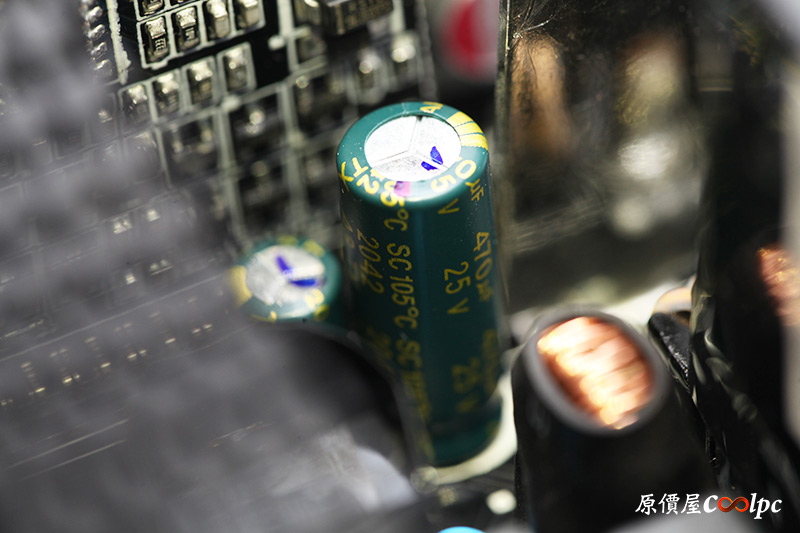

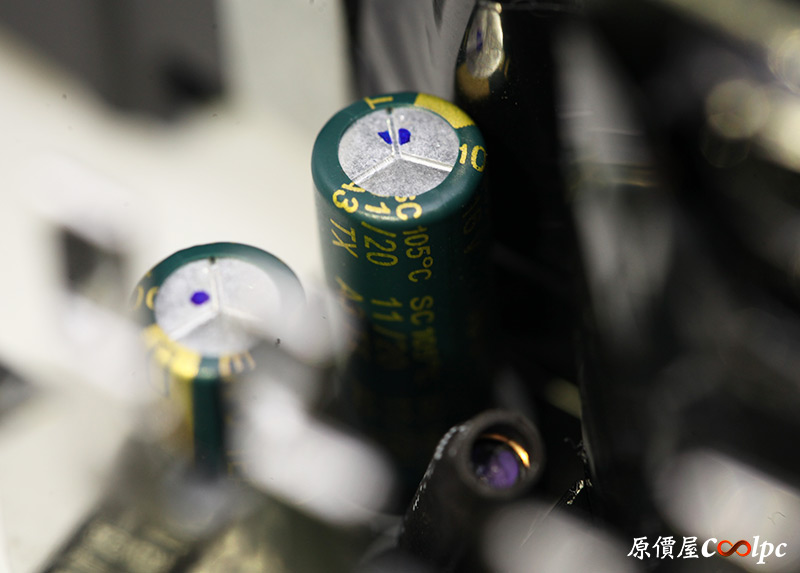

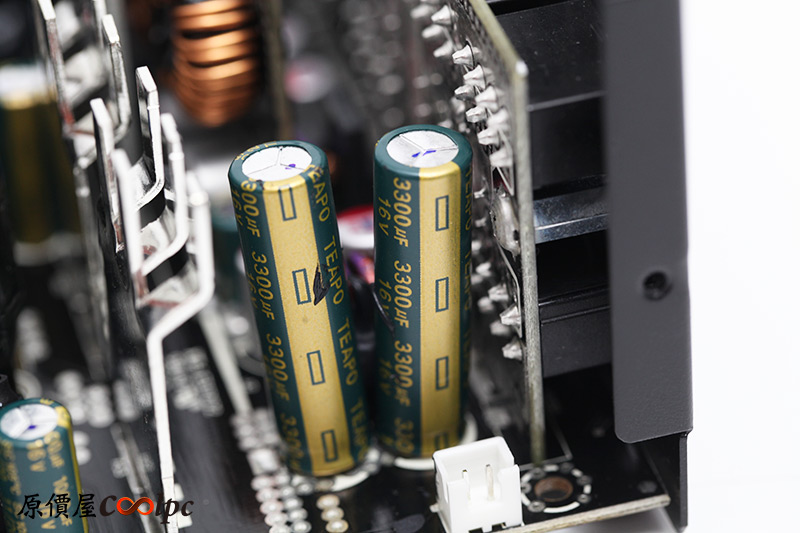

其餘電容則是台製TEAPO 3300µF 16V、TEAPO 470µF 25V、TEAPO 1000µF 16V,分布在模組面板、協振控制器、主變壓器以及一次側電源IC周圍。


每當配上高規格零件時,Fractal Design可說是機殼的熱門人選,但你可能真不知道F.D也有推出電源供應器可以搭配,而且還有550/650/750/850W多種瓦數可以選擇。今天的F.D Ion Gold 850W不僅是提供你大瓦數,同時有80PLUS金牌轉換效率認證,半橋式的LLC諧振,DC-DC架構,單路12V輸出,主日系電容搭配台製電容設計,具備 OVP、UVP、OPP、SCP、OCP、OTP六項電源保護。電源尺寸15*15*8.6cm,全模組線材扁線設計,原廠更是提供7年保固讓玩家們能夠放心操用。對於打算用到RTX3080甚至RTX3090的玩家來說,這款Ion Gold 850W相當合適,瓦數足夠而且有強大輸出作為後盾,絕對可以完美輔助你的顯卡呀!而且以大瓦數電供來說,這款體積偏小能相容於更多機殼,全模扁線材連整線都方便,各方面看來都很出色。目前F.D Ion Gold 850W在原價屋售價$4190元含稅,有興趣的玩家們歡迎下單購買啦!
